D-436, TE Tyco와 동일 - Dongguan Keiyu New Materials Technology Co.,Ltd

자세한 제품 설명

밀봉된 인라인 압축 피팅은 열악한 환경에서도 오래 지속되는 성능과 탁월한 신뢰성을 제공합니다. 이러한 압축 피팅은 공간 절약과 환경 보호가 중요한 응용 분야를 위한 경량, 로우 프로파일 디자인이 특징입니다. 밀봉된 인라인 압축 피팅은 구리 도금 페룰, 가용성 링크 및 열수축 투명 밀봉 슬리브로 구성됩니다. 그로밋은 유압 오일, 항공 연료 및 윤활유와 같은 유체와 그에 따른 화학적 부식 및 갈바닉 부식으로부터 환경을 보호하는 동시에 전기 연결을 제공합니다. 열수축 튜브는 조인트의 응력 완화 기능도 제공하며 항공기, 항공우주 차량 및 허리케인 강풍과 높은 습도 조건을 견디는 유사한 응용 분야에 적합합니다.

특징 및 이점

컴팩트하고 가벼운 디자인

간편한 원스텝 설치

안티 다이빙

액체 침투 및 부식을 방지하는 친환경 밀봉입니다.

혹독한 조건에 적합

신청

이 밀봉된 인라인 압축 피팅은 항공우주 및 방위 산업의 열악한 환경을 위해 설계되었습니다.

표준 ： MIL-S-81824/1

제품 비율 표

제품 매개 변수는 다음과 같습니다

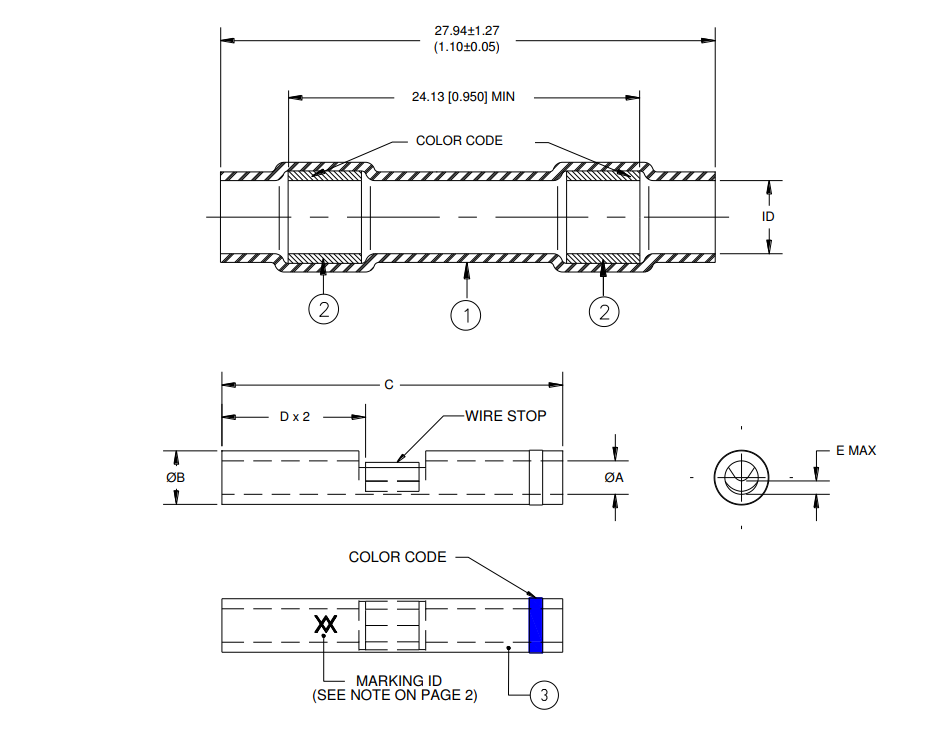

표 I-치수

부품 이름	신분증	크림프 스플라이서
부품 이름	신분증	Ø에이	Ø비	C	디	E 최대	색상	젖은 파운드/Mpc 최대
D-436-036	2.16(0.85) 0.64(0.025)	1.27(0.050) 1.14(0.045)	2.03(0.080) 1.91(0.075)	12.95(0.510) 12.45(0.490)	6.22(0.245) 5.72(0.225)	0.38 (0.015)	빨간색	1.02
D-436-037	2.79(0.110) 0.64(0.025)	1.75(0.069) 1.63(0.064)	2.70(0.106) 2.57(0.101)	14.86(0.585) 14.35(0.565)	7.11(0.280) 6.60(0.260)	0.51 (0.020)	블루	1.61
D-436-038	4.32(0.170) 0.64(0.025)	2.60(0.102) 2.46(0.097)	3.89(0.153) 3.73(0.147)	14.86(0.585) 14.35(0.565)	7.11(0.280) 6.60(0.260)	1.27 (0.050)	노란색	2.72

신분증: a- 받은대로 ; b- 용융성 인서트를 통한 무제한 회수 후.

표 II - 권장 W나도체 CMA(mm')를 기준으로 한 RE 범위(참조)

부품 번호	밀스펙 동등 크기	단일 와이어	다중 와이어 범위 CMA(mm2)	다중 전선 합계 외경(OD1+OD2)최대
D-436-036	M81824/1-1	26-24-22-20	304- 1510 (0.15 - 0.75)	0.085 (2.16)
D-436-037	M81824/1-2	20-18-16	1058 -2680 (0.53-1.34)	0.110 (2.79)
D-436-038	M81824/1-3	16-14-12	2375 - 6755 (1.19- 3.37)	0.170 (4.32)
