다양한 사용조건에 따른 열수축튜브의 내열등급 분류 및 선택
2025-03-18
열 수축 튜브는 작동 온도에 따라 125°C, 135°C, 150°C, 175°C, 200°C, 260°C 등 6가지 내열 수준으로 구분됩니다. 물론 내열 수준이 다른 열수축 파이프를 사용하는 조건은 다릅니다. 열 저항 등급은 최대 연속 작동 온도를 기준으로 결정됩니다. 다음은 내열 수준이 다른 열수축 튜브의 구체적인 작동 및 작동 온도와 내열 수준이 다른 열수축 튜브의 특성, 용도 및 사용 조건입니다. 편집자는 귀하의 선택에 도움이 되기를 바라며 현재 사용되는 열수축 튜브를 요약했습니다.
3개의 열 축전기 125°C
1. 125°C PE 난연성 열수축 튜브
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 45°C - 125°C
(2) 최소 초기 수축 온도: 70°C, 최소 전체 수축 온도: 100°C.
난연성 열수축 파이프의 응용: 난연성 열수축 파이프는 크로스 폴리올레핀 재료로 만들어지며 우수한 물리적, 화학적, 전기적 특성을 가지고 있습니다. 주요 응용 분야에는 커넥터의 전기 절연, 용접 지점의 부식 방지 및 부식 방지 보호, 기계적 보호 및 번들 접착이 포함됩니다. 전자, 통신, 자동차, 조선, 항공기 등의 산업에서 흔히 사용됩니다.
2. 125°C 황록색 2색 열수축 튜브
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 55°C - 125°C
(2) 최소 초기 수축 온도: 70°C, 최소 전체 수축 온도: 110°C.
제품 특징:
(1) 수축률 2:1; 3:1;
(2) 접지 식별에 사용되는 유일한 특수 열수축 튜브입니다.
황록색 2색 열수축 튜브 적용: 황록색 2색 열수축 튜브는 연질의 난연성 및 조사된 폴리올레핀 복합재로 만들어집니다. PE 시리즈 제품으로 접지용으로 특별히 설계된 황록색 2색 난연성 폴리올레핀 열수축 튜브입니다.
3. 바인더가 포함된 125°C 이중벽 열수축 튜브
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 55°C - 125°C
(2) 최소 초기 수축 온도: 80°C, 최소 전체 수축 온도: 110°C
제품 특징:
(1) 3:1 및 4:1의 높은 수축률은 커넥터와 케이블 사이의 밀봉 및 절연 보호를 보장합니다.
(2) 우수한 접착성 핫멜트가 있으면 케이블 연결 및 전자 부품에 대한 밀봉, 방습, 방수 및 내식성을 얻을 수 있습니다.
(3) 물리적, 화학적, 전기적 특성이 양호합니다.
(4) 플라스틱, 고무, 금속 등의 핫멜트 접착제는 접착성이 우수합니다.
(5) 유럽 RoHS 환경 지침을 준수합니다.
2, 열 콘덴서 135°C
135°C 열 커패시터는 군용 등급 난연성 열 수축 튜브와 군용 등급 이중벽 결합 열 수축 튜브로 구분됩니다. 이는 일반적으로 표준 군용 열수축 튜브에 사용되며 작동 온도가 125°C에서 135°C로 증가한다는 점을 제외하면 125°C 시리즈 제품과 기능적 목적이 동일합니다.
연속 작동 온도 및 작동 온도
난연성 군용 열수축 튜브에 대한 실행 표준: AMS - DTL - 23053/5
125°C 열수축 튜브와 비교하면 2:1, 3:1, 4:1의 세 가지 수축 비율이 있습니다.
(1) 연속 사용 온도: - 55°C - 135°C
(2) 최소 초기 수축 온도: 84°C, 최소 전체 수축 온도: 120°C.
군용 표준 접착성 이중벽 열수축 파이프 생산 표준: AMS-DTL-23053/4
(1) 연속 사용 온도: - 55°C - 135°C
(2) 최소 초기 수축 온도: 70°C, 최소 전체 수축 온도: 125°C.
3、열응축기 150°C
재료는 폴리올레핀 열수축 튜브, 폴리불화비닐 열수축 튜브, 내유성 탄성 열수축 튜브의 세 가지 범주로 나눌 수 있습니다.
1. 150°C 폴리올레핀 열수축 튜브
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 55°C - 150°C
(2) 최소 초기 수축 온도: 84°C, 최소 전체 수축 온도: ≥120°C.
제품 특징:
(1) 이것은 새로 개발되고 비용 효율적이며 고온 및 내화성을 달성하는 새로운 유형의 열수축 파이프입니다.
(2) PVC 열수축 튜브보다 유연성과 연성이 우수합니다.

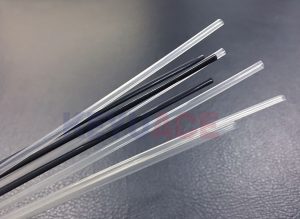

2. 150°C 유연한 PVC 열수축 튜브
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 55°C - 150°C
(2) 최소 초기 수축 온도: 125°C, 최소 전체 수축 온도: 150°C.
유연한 폴리불화비닐 열수축 튜브의 응용 분야: 이 열 수축 튜브는 특수 조사 결합된 불소 폴리머로 만들어지며 고온과 마찰이 필요한 분야에 사용됩니다. 부식 및 용제에 대한 내화학성이 우수합니다. 기계적 손상이나 화학적 부식으로부터 케이블 어셈블리를 보호하는 것은 케이블 또는 어셈블리의 보호, 조인트의 절연 및 응력 해제를 의미하는 데 사용됩니다.
3. 내유성 엘라스토머의 150°C 열 커패시터
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 75°C - 150°C
(2) 최소 초기 수축 온도: 90°C, 최소 전체 수축 온도: 150°C.
150°C에서 내유성 엘라스토머에 열수축 튜브 적용: 내유성 열수축 튜브는 변형된 폴리머 탄성 시스템으로 만들어지며 고온에서 오랫동안 사용할 수 있습니다. 디젤 연료, 항공 연료 및 고온 액체에 대한 내성이 있습니다. 일반적으로 군용 차량, 고속 열차, 해양 장비 또는 상업용 케이블 터미널의 커넥터를 보호하는 데 사용됩니다.
4、반탄성 폴리에틸렌 열수축 파이프 175°C
175°C 바이어스를 갖춘 반탄성 폴리불화비닐 발열축전기
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 55°C - 175°C
(2) 최소 초기 수축 온도: 155°C, 최소 전체 수축 온도: 175°C
특징:
(1) 유연성, 반강성, 얇은 벽의 단열재, 높은 내화성;
(2) 내열성과 광택이 우수합니다.
(3) 내용제성, 내유성, 화학적 내식성이 우수합니다.
175°C 반경질 PVC 열수축 튜브의 응용 분야: 특히 고온이 필요한 응용 분야에서 내마모성, 화학적 내식성 및 고온 특성이 우수합니다. 이는 단열재를 보호하고 용접 조인트의 압력을 완화하며 코팅 구성 요소를 식별하는 데 사용됩니다.
5, 불소화 고무 열수축 튜브 200°C
200°C에서 검정색 불화물 고무 열 커패시터
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 65°C - 200°C
(2) 최소 초기 수축 온도: 150°C, 최소 전체 수축 온도: 175°C
200°C 불소 고무 열수축 슬리브의 적용: 200°C 불소 고무 열수축 슬리브는 특히 내열성이 요구되는 위치(예: 항공기 또는 자동차 엔진 또는 연료 탱크 근처의 전기 및 유압 시스템)와 화학 용액에 대한 내성이 필요한 환경에서 우수한 고온 저항, 저온 저항, 내유성 및 내화학성을 갖추고 있습니다. 이러한 환경에서 케이블 묶음의 절연 및 응력 완화를 보호하고 전자 및 전기 장비를 손상으로부터 보호하는 데 적합합니다.
六, 260°C에서 PTFE 열 커패시터
1. 260°C 투명 PTFE 열수축 튜브
연속 작동 온도 및 작동 온도
(1) 연속 사용 온도: - 67°C - 260°C
(2) 최소 완전 압축 온도: 350°C
특징:
(1) 이 열수축 튜브의 수축률은 1.7:1에 불과하며 이는 다른 제품과 크게 다릅니다.
(2) 투명색은 구별하기 쉬운 뚜렷한 알비노 현상이 있는 일반 색상입니다.
260°C에서 PTFE 열수축 튜브 사용: 이 열수축 튜브는 일반적으로 "플라스틱 킹"으로 알려진 폴리플루오로에틸렌 소재로 만들어졌으며 260°C 고온, 내식성, 높은 절연성, 높은 기계적 강도 및 기타 특수 특성을 갖추고 있습니다. 이는 전자, 컴퓨터, 전열, 항공우주, 군사 및 통신과 같은 중요한 기술 산업에서 널리 사용됩니다. 화학적 및 내유성 덕분에 유압 라인과 연결부가 부식되지 않도록 보호합니다.
